智能提升系統解決方案
系統概述
ZTK(A)礦用防爆提升機電控裝置（以下簡稱裝置），是目前國內先進的控制設備。操作臺采用進口元件，并以《煤礦安全規程》為依據，依照GB3836《爆炸性氣體環境用電氣設備》中第1部分“通用要求”和第4部分“本質安全型”的規定設計
主要適用于煤礦井下有瓦斯、煤塵等爆炸性氣體的危險環境中，提升是煤礦生產中的重要環節，礦井開采、井下所需物資的運送及人員的上、下井等都是通過提升機運行實現的，本產品能對提升機的安全運行起到有效的監護、監測及控制作用。

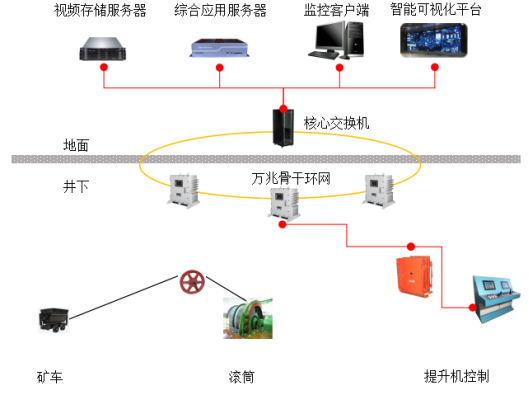

系統配置圖
主要功能
●控制功能：制動油泵選擇、潤滑油泵選擇、提升方式選擇、過卷旁路轉換、應急方式選擇、控制方式選擇、松繩旁路開關、調繩開關等。
●液晶屏顯示功能：顯示絞車的運行狀態、主回路電壓、主回路電流、可調閘電流、提升機速度、深度顯示、制動壓力、提升機深度指示及故障狀態。
●保護功能：過卷保護、閘盤磨損保護、油溫過高保護、油壓過高保護、深指斷軸保護、松繩保護、超速保護等。
主要特點
●采用帶零速電氣安全制動的直接轉矩控制技術的變頻器對交流電機進行調速，啟動、停車及加減速平穩，節能、免維護。
●加減速過程0-50HZ平滑調節，無功沖擊較小，功率因數較高。
●采用了全數字速度、電流、位置閉環控制使提升機在任意速度下運行穩定可靠并保持較高的運行效率。
●操作和安全保護系統選用兩套不同配置的德國西門子系列PLC，兩套PLC互為冗余控制。主輔PLC之間相互通訊及監視，操作過程實現雙線控制方式，對提升機運行關鍵的信號（如速度、容器位置、安全、減速、過卷等等）均采用多線制保護，互為監視。
